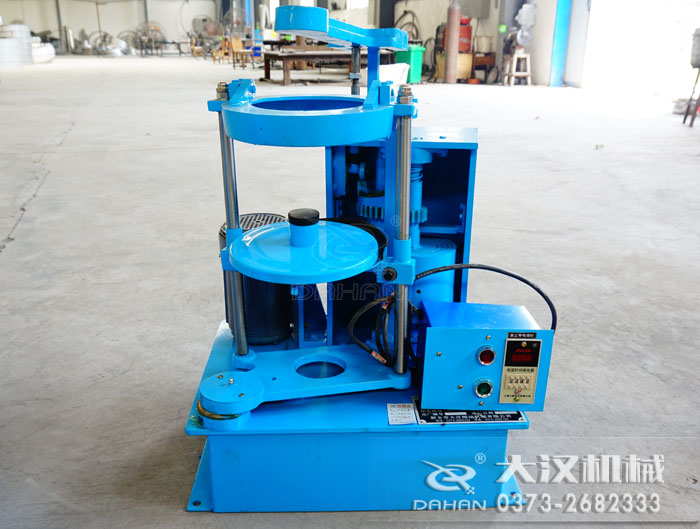

拍击式标准振筛机简称拍击式振筛机，也叫拍击式振动筛，是实验室的常用检测仪器之一，结构主要由机座、筛具与传动机构等部分组成，用来将物料按照不同目数的规格进行筛选，拍击式振筛机具备水平圆周运动和垂直敲击运动，不易堵料、检测标准，具有99分钟数字定时器，容差0.1秒，适合金刚石微粉、超硬材料生产分级和粒度检查。

拍击式标准振筛机的电机通过同步带，带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，使试验筛、分样筛中的物料筛分。

序号	项目	数值	单位
1	摇动次数	290(+-)6	次/分
2	拍击次数	156(+-)3	次/分
3	往复行程	25	MM
4	拍击高度	38(+-)6	MM
5	套筛外径	200、150、100、75	MM
6	可容筛层	1-7	层
7	使用电压	380、220	V
8	输出功率	370	W
9	外形尺寸	520*400*700	MM
10	净重	125	KG

1、筛分效率高 拍击式振筛机在工作时同时具备往复、拍击振动两种运动形式，所以不会出现物料堵塞筛面的问题，并且下料快，筛分效率高。

2、传动，一致性好

齿轮带动同步带的传动方式，转速比精准，不会产生掉速现象。

3、寿命长，维护成本低

拍击筛的两齿轮没有直接接触，磨损程度小，同步带与齿轮的基础适应性能好，寿命更长，维修时只需要更换同步带即可。同时偏心轮组采用整体方式，再次安装准确方便，转动部分采用标准件轴承，不易磨损，更换简单、成本低，大大降低了维修的难度及成本。

4、可定时

设置有时间继电器，可自动关机，控制筛分时间。

5、多层筛选

安装有1-7层筛框，可同时将1种物料分成2-7种不同的粒子段，也可选择双座式拍击式标准振筛机，可同时筛分2种不同的物料。

结构组成

拍击式振筛机的组成主要包含3部分：机座、筛具与传动机构

传动机构：主要由振动电机、拍锤、齿轮等部分组成，电机带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动拍击式振筛机左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，使试验筛、分样筛中的物料筛分。

筛具：可以安装1-8层试验筛（含接料盘），可将一种颗粒料同时精密分出2—7个粒子段，筛框有200mm和300mm两种型号，筛网可选择不锈钢、黄铜或尼龙材质。

机座：包括托盘、定时器等，定时器具有99分钟的定时功能，可确保试验重复性。

拍击式标准振筛机可筛分多种特性的产品。适用于普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查，亦广泛用于地质、冶金、粉体、化工、建工水泥、医药、国防等部门科研生产实验室，对物料进行筛分检测。

拍击式振筛机操作规程

拍击式标准振筛机润滑部分：有人工润滑和自动工润滑两种。机体上部有4个注油孔，为人工定时注油。润滑各摩擦件。自动润滑，向机座内注入一定高度的润滑机油，当转动轴转动时，给油环把润滑油送到各个需要润滑的位置。

在使用前注意给油箱加油，由于各个厂家生产的工艺不同，加油数量应该根据油窗位置情况而定。

拍击式标准振筛机手动停车装置：由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的红色按钮和按钮键即可。

拍击式标准振筛机接电源试机：电控盒上的线接入电源，开车前将拍块下面的顶杆提起，看电动机的回转方向与红头的指向是否相同，相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上，按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。机器换位置，换电源时都要这样做。
